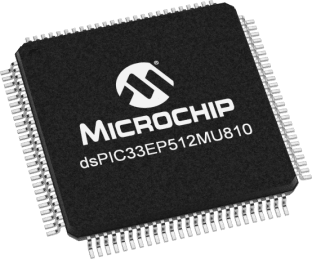

dsPIC33EF512MU810 I/PT

Microchip'in dsPIC33E dijital sinyal denetleyicileri (DSC'ler) ailesi, entegre DSP ve gelişmiş çip çevre birimlerine sahip 70 MIPS dsPIC® DSC çekirdeğe sahiptir. Bu DSC'ler, daha verimli, daha sessiz, yüksek performans ve uzun ömürlü, yüksek performanslı, hassas motor kontrol sistemlerinin tasarımını mümkün kılar. Brushless  DC, sabit mıknatıslı senkron, AC endüksiyon ve adım motorlarını kontrol etmek için kullanılabilirler. Bu cihazlar ayrıca yüksek performanslı genel amaçlı uygulamalar için idealdir.

Çalışma koşulları

3,0V ila 3,6V, -40ºC ila + 125ºC, DC ila 60 MIPS

3,0V ila 3,6V, -40ºC ila + 85ºC, DC ila 70 MIPS

dsPIC33E Çekirdeği

Değiştirilmiş Harvard Mimarisi

C Derleyici Optimize Edici Set

16 bit Geniş Veri Yolu

24-bit Geniş Talimatlar

16x16 Tamsayı Çarpma İşlemleri

32/16 ve 16/16 Tam Sayı Bölme İşlemleri

11 Ek Talimatlar

Yuvarlama ve Doyma Opsiyonlu İki 40-bit Akümülatörler

Esnek ve Güçlü Adresleme modları

Tek Çevrimli Çarp ve Biriktir

Tek çevrim, 40 bit veriye kadar vardiya

16x16 Kesirli Çarpma / Bölme İşlemleri

Motor Kontrolü PWM

İki ana zaman tabanı modülü, aynı anda çift 3 fazlı motorları kontrol edebilir

Yedi adete kadar PWM jeneratörü

PWM jeneratörü başına iki PWM çıkışı

8.32 ns PWM çözünürlüğü

Quadrature Encoder Arabirimi (QEI)

32 bit konum sayacı

32 bitlik İndeks darbe sayacı

Entegre Analog Özellikleri

İki bağımsız ADC modülü

Bir S & H ile dört S & H veya 12-bit, 500 ksps ile 10-bit, 1.1 Msps olarak yapılandırılabilir bir ADC

Bir adet 10 bit ADC, dört S & H ile 1.1 Msps

Hem ADC 10-bit modüllerini kullanan sekiz S & H

24 analog kanal (64 pinli cihazlar) 32 analog kanala kadar (100/121/144 pimli cihazlar)

Esnek ve bağımsız ADC tetikleyici kaynakları

Programlanabilir 32 voltaj noktası referansı ile üç adete kadar Analog Karşılaştırıcı modülü

Zamanlayıcılar / Yakalama / Karşılaştırma / Standart PWM

9 16 bit Zamanlayıcı / Sayıcılar. Kullanılmayan Çıktı karşılaştırmaları toplam 25 zamanlayıcı için standart zaman olarak kullanılabilir

16 Giriş Yakalama

16 Çıkış Karşılaştırması / PWM

Donanım Gerçek Zamanlı Saat ve Takvim

Periferik Pim Seçme işlevine izin vermek için PPS (PPS) seçimi

Doğrudan Bellek Erişimi (DMA)

Kullanıcı tarafından seçilebilir öncelik tahkimine sahip 15 kanallı DMA

İletişim Arayüzleri

USB 2.0 OTG Uyumlu Tam Hızlı Arayüz

LIN / J2602 protokollerini ve IrDA®'ı destekleyen dört UART modülü (15 Mbps)

Dört adet 4 kablolu SPI modülü (15 Mbps)

İki ECAN ™ modülü (1 Mbaud) CAN 2.0B Desteği

SMBus Desteği ile iki I2C modülü (1 Mbaud'a kadar)

I2S ve Ses Kodekleri Desteği ile Veri Dönüştürücü Arabirimi (DCI) modülü

Fonksiyon Süresine izin vermek için PPS

Paralel Master Portu (PMP)

Yeterlilik ve B Sınıfı Desteği

AEC-Q100 Sınıf 1 (-40ºC ila + 125ºC)

AEC-Q100 Derece 0 (-40ºC ila + 150ºC)

B Sınıfı Güvenlik Kitaplığı, IEC 60730
