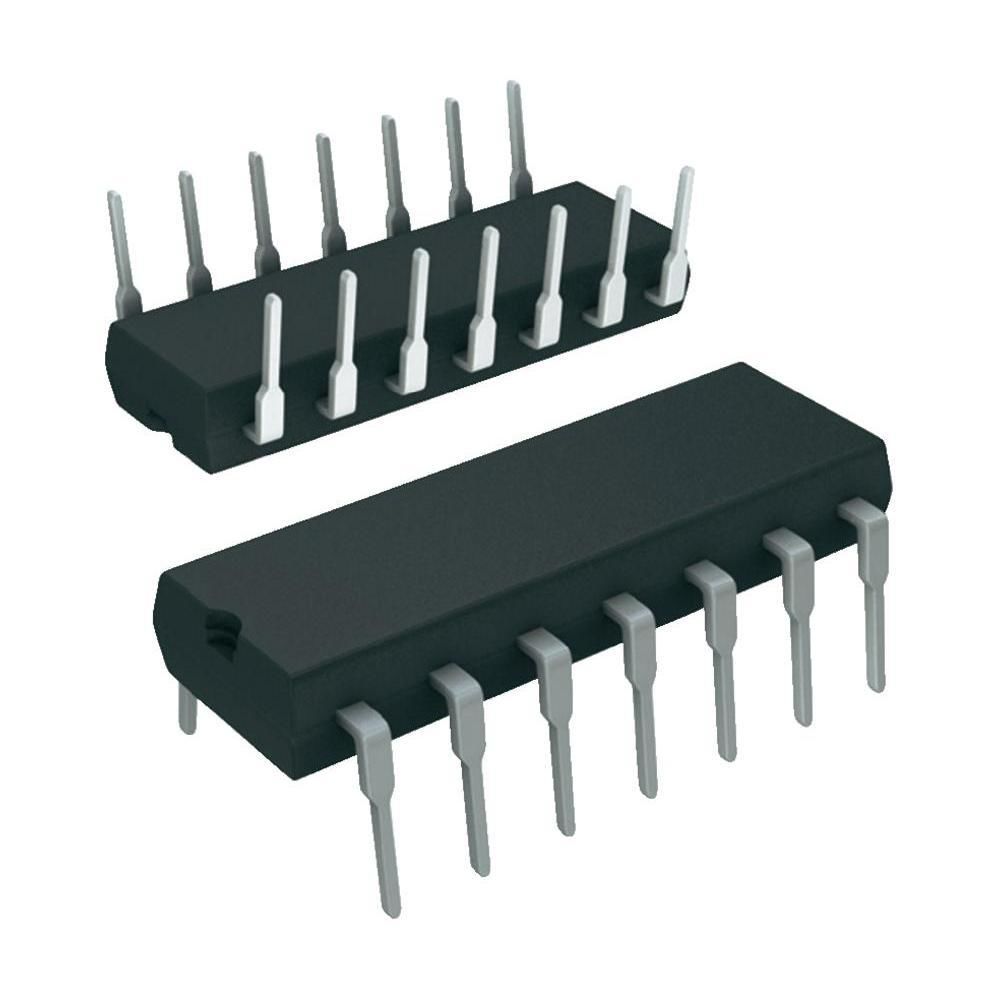

74HCT08N PDIP-14 AND GATE IC
Kategori
Marka
Stok Kodu
BMSVZ246
Fiyat
0,35 USD + KDV
*1,49 TL den başlayan taksitlerle!!
15,93 TL
SN74HCT08N
SN74HCT08N, Texas Instruments tarafından üretilen yüksek hızlı CMOS (HCT serisi) iki girişli dört adet AND kapısı içeren bir entegre devredir. TTL (Transistor-Transistor Logic) seviyeleriyle uyumlu girişlere sahiptir ve geniş bir voltaj aralığında çalışabilir.
Özellikleri:
- Mantık Kapısı: 4 adet iki girişli AND kapısı
- Çalışma Voltajı: 4.5V - 5.5V (tipik 5V)
- Giriş Uyumluluğu: TTL seviyeleriyle uyumludur
- Maksimum Çıkış Akımı: ±25mA
- Güç Tüketimi: Düşük
- Gecikme Süresi: Düşük gecikmeli (yaklaşık 16 ns @5V)
- Çalışma Sıcaklığı Aralığı: -40°C ile 85°C
- Paket Türü: DIP-14, SOIC-14, TSSOP-14
Pin Dizilimi (DIP-14):
_____________
| |
1A | 1 14 | VCC
1B | 2 13 | 4A
1Y | 3 12 | 4B
2A | 4 11 | 4Y
2B | 5 10 | 3A
2Y | 6 9 | 3B
GND | 7 8 | 3Y
|_____________|
- A ve B girişleri → AND işlemi uygulanır
- Y çıkışı → A ve B girişlerinin AND işlemi sonucu
Kullanım Alanları:
- Dijital mantık devreleri
- Veri yolları kontrolü
- Sayıcılar ve kod çözücüler
- Endüstriyel ve otomotiv uygulamaları
- Güvenlik ve kontrol sistemleri
Bu entegre, 5V sistemler için ideal olup, mikrodenetleyici ve diğer dijital devrelerle kolayca çalıştırılabilir.
